低压成套柜
PRODUCT

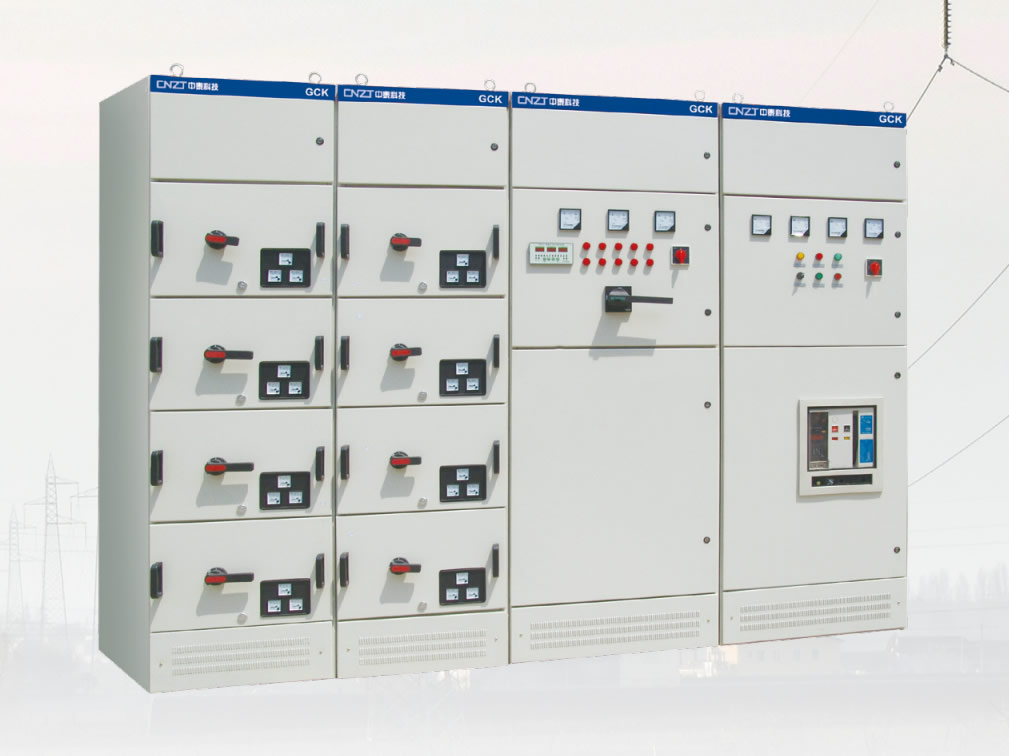

GCK 低压抽出式开关柜

概述

GCK系列低压抽出式开关柜,适用于所有发电、配电和电力系统使用的场合,如:电力系统、石油化工、工矿企业、民用建筑等等。

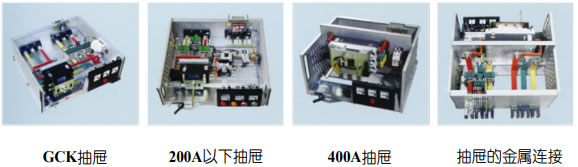

GCK系列采用柜架结构组装,结构灵活,柜内可装不同的标准元器件,以适应各种使用要求。抽出式单元采用铝合金滑动导轨和螺旋式推进机构,工作位置明显,操作轻便、可靠。

本产品符合IEC60439-1, GB/T7251.12-2013, GB/T7251.3-2017和JB/T9661等标准。

正常使用环境

● 周围空气温度不高于 +40℃,不低于-5 ℃,并且24小时内其平均温度不高于+35℃。
● 天气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50 % ,在较低温度时
● 允许有较高的相对湿度,例如+ 20℃时为90 % ,但应考虑到由于温度变化,有可能
● 会偶然地产生适度的凝露。海拔高度不超过2000米。
● 本产品适用于以下温度的运输和储存过程:- 25℃至+55℃的范围之间,在短时间
● 内(不超过24小时)可达+70℃:, 在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。

如上述使用条件不能满足时,应由用户在订货时向制造厂方提出,协商解决。

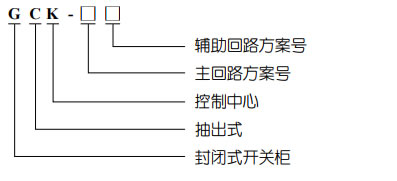

型号含义



产品特点



技术参数

额定电压

额定绝缘电压Ui

690V AC

额定工作电压UE

380V AC

过电压类别

污染等级

3

额定频率

50/60Hz

额定电流

主母线额定电流le

6300A

额定峰值耐受电流Ipk

100kA

额定短时耐受电流lew

100kA

配电母线额定电流Ie

1600A



其它说明

GCK系列柜的基本部分为带有20mm间隔模数孔的型材骨架,所有框架零件均为免维修型。GCK系列柜为全封闭外壳,防护等级为IP40。柜底部提供底板,电缆出线口可设有阻燃、绝缘的法兰板。门板和外壳可按需要装配单个/多个通风口,顶板为全通风型。GCK柜有大电流单元,又有小电流多回路单元;同一柜内同一层的两个抽屉的小门各自独立,互不干扰;结构紧凑,组装灵活,布局合理,排列整齐,占地面积少;结构牢固,连锁可靠,安全度高,功能齐全;操作简便,互换性能良好,短时耐受电流大。此产品可设计具有满足与计算机接口相连,实现电力在线集中监测与控制的功能。
