低压成套柜
PRODUCT

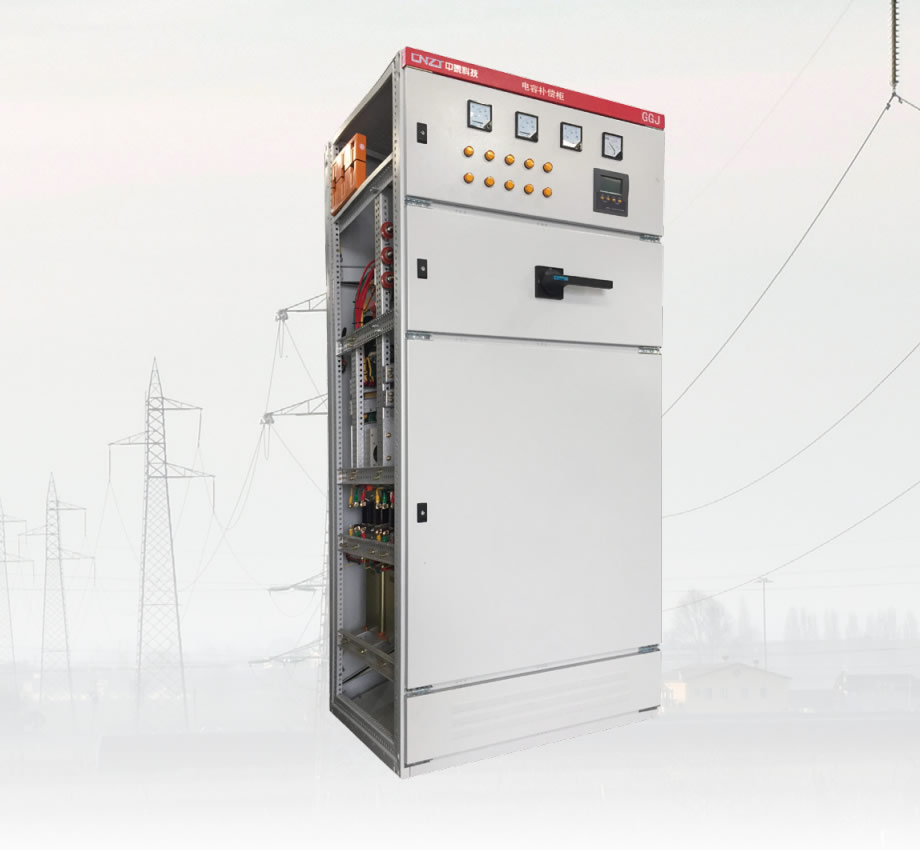

GGJ 低压无功功率补偿柜



概述

本装置能有效改善用电负荷的功率因数,降低线损、提高变压器的实际负载能力,具有显著的节能效果,同时在系统中采用特定的电抗器,还可以有效防止谐波放大,有效吸收大部分谐波电流,使谐波电压总畸率限值符合国家标准,达到谐波治理的目的。而如果使用普通的接触器投切电容器组,带来的将会是大的浪涌电流,慢的补偿时间、高的维护费用和短的使用寿命。本产品符合:GB/T15576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。

主要特点

采用智能控制器控制,功能齐全,性能可靠,补偿方式自动:可将功率因数提高至0.9以上;

实时显示电网功率因数,显示范围:滞后(0.00-0.99),超前(0.00-0.99)

具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能;

记忆已设定的参数,系统停电后不会 失参数,电网恢复正常后,自动进入运行状态,无须人员值守;

可根据电网负荷平衡状况,采取分相补偿或混合补偿;

抗干扰能力强,能抵御从电网直接输入的幅值2000V干扰脉冲,高于国家专业标准。

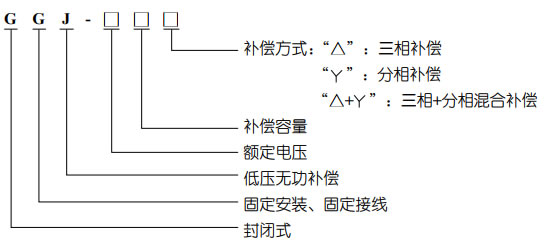

型号含义



使用环境条件

海拔高度:≤2000m

环境温度:-20℃ ~ +45℃

相对湿度:20℃,时≤90%

安装环境:无有害气体和蒸汽,无导电性或爆炸性尘粒及严重霉菌。





主要技术参数

参数类别

参数值

出厂设定值

取样电压

380V±15%



取样电流

N/5A(Is<5A)



频率

50~60Hz



灵敏度

100mA



投入门限

滞后0.85~0.99可调步长0.01

0.95

切除门限

超前0.99~0.94可调步长0.01

-0.99

延时设定

1~120s可调步长

30s

过压设定

400~450V可调步长5V

430V

欠流设定

100~500mA可调步长50mA

200mA

COSφ显示

超前、滞后(0.0~0.99)分辨率0.01



工作方式

连续工作、循环投切



输出路数

4681012



输出容量

每组7A220阻性/3A380V阻性

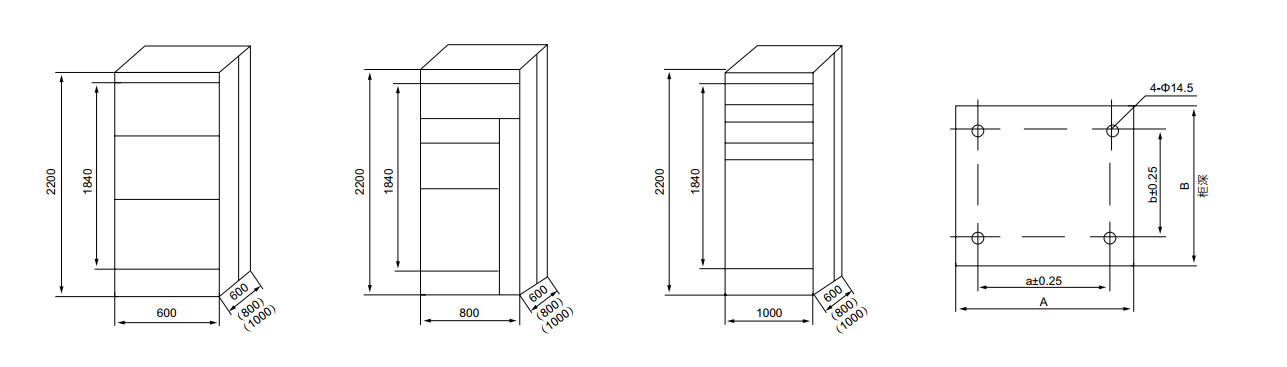

外形及安装尺寸





柜深(B)

安装孔距(a)

安装孔距(b)

600

685

485

800

485

685

1000

485

885

800

685

685

1000

685

885

800

885

685

1000

885

885
